SATA機器を切り替え

公開 : | 0件のコメント

5インチベイがないケースに替えたので、2つある3.5インチシャドウベイにWindows 7と10(データ用)のHDD、2.5インチシャドウベイにWindows 10(システム用)SSDを装着して、それを切り替える装置を作ってみました。

なるべく手元にあるものを使って作成したので、
スイッチはロータリスイッチ(SRRNシリーズ|製品一覧)を
ケーブルは4ピンペリフェラル→SATA変換ケーブルが余っていたので、SATAケーブルではなくて、全体にペリフェラル4ピンケーブルを使うことに

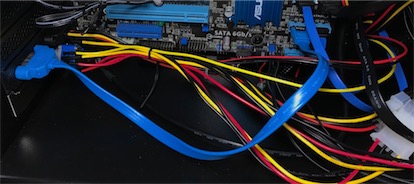

全体図

オウルテック 電源延長ケーブル30cm OWL-CBPU017を2本(電源との接続、二股電源変換ケーブルとの接続)

オウルテック 二股電源変換ケーブル OWL-CBPU012(Windows 10用のSSDとHDDに接続)

AINEX 電源延長ケーブル 50cm WA-048B(4ピンペリフェラル→SATA変換ケーブルに接続)

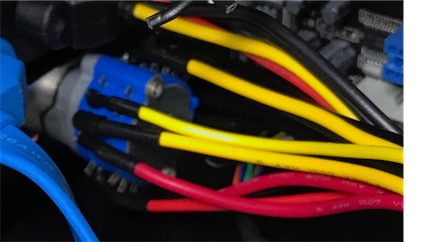

線が広がらないように端子を倒して、はんだ付けしました。(4本 x 3 = 12本)

こんな感じ

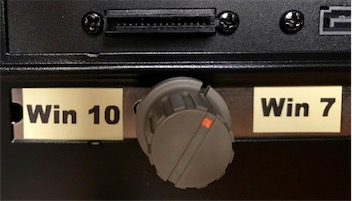

余っていたPCIスロットカバーに穴を開けて、ロータリスイッチを固定
